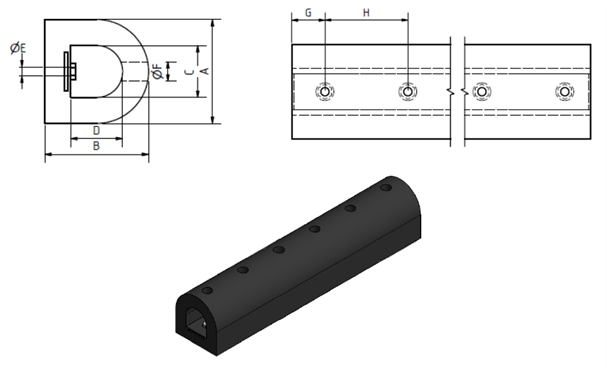

Defensa DD

Anterior

Siguiente

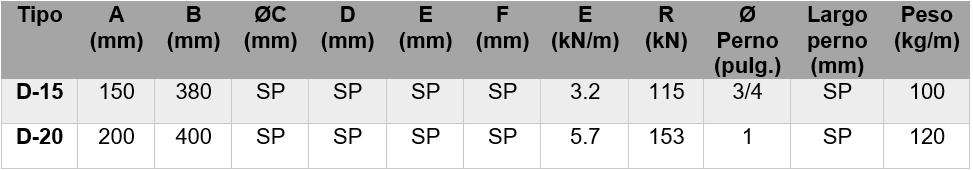

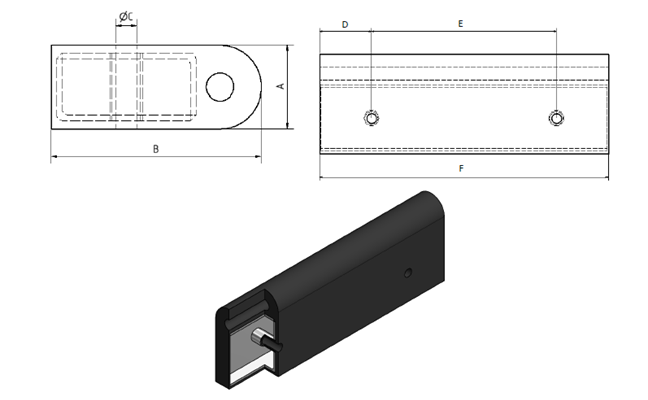

Defensa tipo D con cajón metálico

Modelo	A (mm)	B (mm)	C (mm)	D (mm)
D-15C	150	400	100	200
D-20C	200	400	150	200

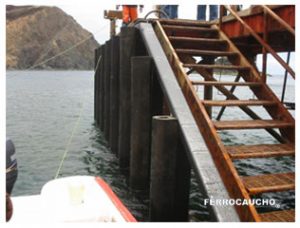

Defensas Cilíndricas

Tipo	A (mm)	B (mm)
CT 200	200	100
CT 250	250	150

Defensas tipo V-200 simple o con pantalla de UHMW

Largo (m)	Grado de goma	Deformación 45% Temperatura de ensayo: 15 ± 5°C
		Fuerza de reacción	Energía absorbida	Fuerza de reacción	Energía absorbida
		(tonf)	(tonf*m)	(KN)	(KN*m)
1	D1	18,43	1,27	180,65	12,41
	D2	16,24	1,10	159,18	10,80
	D3	12,40	0,85	121,54	8,31
	D4	8,13	0,56	79,69	5,52
1,5	D1	27,65	1,90	270,98	18,62
	D2	24,36	1,65	238,78	16,21
	D3	18,60	1,27	182,32	12,46
	D4	12,20	0,84	119,54	8,28
2	D1	36,86	2,53	361,30	24,82
	D2	32,48	2,20	318,37	21,61
	D3	24,80	1,70	243,09	16,62
	D4	16,26	1,13	159,38	11,04
2,5	D1	46,08	3,17	451,63	31,03
	D2	40,60	2,76	397,96	27,01
	D3	31,00	2,12	303,86	20,77
	D4	20,33	1,41	199,23	13,80
3	D1	55,29	3,80	541,95	37,23
	D2	48,72	3,31	477,55	32,41
	D3	37,20	2,54	364,63	24,93
	D4	24,39	1,69	239,07	16,56
3,5	D1	64,51	4,43	632,28	43,44
	D2	56,84	3,86	557,15	37,82
	D3	43,40	2,97	425,41	29,08
	D4	28,46	1,97	278,92	19,32
Tolerancias ± 10%

Caleta pescadores Puerto William

Defensas Cellfender

Modelo	A (mm)	B (mm)	C (mm)	D (mm)
800	1.030	800	800	900

Ensayo de compresión. Posición inicial 800 mm. altura

Ensayo de compresión final, 250 mm. altura

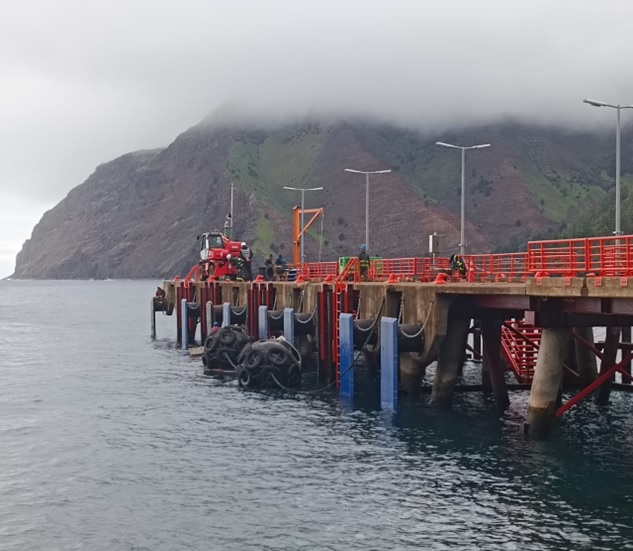

Bahía Cumberland, Isla de Juan Fernández
